SlipSurfaceIQ LE ​

Masaüstü program · açık kaynak

2B limit denge şev stabilitesi

Zemin ve kaya şevleri, yarmalar ve dolgular için açık kaynaklı masaüstü programı. Kesiti çizin, malzemeleri, suyu, yükleri ve destekleri tanımlayın; program kritik kayma yüzeyini ve güvenlik sayısını dokuz dilim yöntemiyle bulur.

Sistemler
Windows, Linux
Sürüm
2026.7.1
Lisans
AGPL-3.0
Diller
Türkçe, İngilizce

SlipSurfaceIQ LE, zemin ve kaya şevlerinin, yarmaların ve dolguların duraylılığını limit denge yöntemiyle denetler. Şev kesitini çizer, malzemeleri atar, yeraltı suyunu, yükleri ve destekleri eklersiniz; program kritik kayma yüzeyini ve güvenlik sayısını klasik dilim yöntemleriyle arar.

Çalışma düzeni, geoteknik mühendislerinin Slide2 gibi ticari programlardan tanıdığı düzendir: modeli kurmak için bir Modeler, sonuçlar için ayrı bir Interpret penceresi; kayma merkezi GS kontur haritası, kritik yüzey, dilim verileri ve PDF rapor. Arayüz ve raporlar Türkçe ve İngilizcedir; dil, çalışma kaybolmadan her an değiştirilebilir.

Neler yapar ​

YöntemlerBishop basitleştirilmiş, Ordinary/Fellenius, Janbu basitleştirilmiş ve düzeltilmiş, Corps of Engineers #1 ve #2, Lowe-Karafiath, Spencer, GLE/Morgenstern-Price (yarım sinüs, sabit, kırpılmış sinüs, trapez)
YüzeylerDairesel, dairesel olmayan poligonal ya da B-spline ve elle çizilen yüzeyler; diferansiyel evrim + Nelder-Mead ile küresel arama, şev sınırları, en küçük derinlik
DayanımMohr-Coulomb, drenajsız (Tresca), SHANSEP, Hardening Soil, SANISAND, güç yasası zarfı, Power Curve, Barton-Bandis, CNI kaya kütlesi, genelleştirilmiş Hoek-Brown, Hoek-Brown (mb, s, a)
Su ve depremMalzemeye göre Hu ile su tablası ya da Ru, göllenmiş su, psödo-statik kh ve kv, çekme çatlağı (kuru, dolu ya da kısmen dolu)
Yükler ve desteklerYayılı ve çizgisel yükler; uç ankrajlı ankraj, enjeksiyonlu ankraj, zemin çivisi, geotekstil, geosentetik, mikro kazık, bulon paterni, püskürtme beton + hasır çelik kaplama
ÇıktılarHer yöntemin GS’si, kritik yüzey, en düşük 25 yüzey, dilim sorgusu, metin raporu, görüntü çıktısı ve PDF rapor
Dosyalar.slp.json projeleri, DXF içe/dışa aktarma, Python betikleri

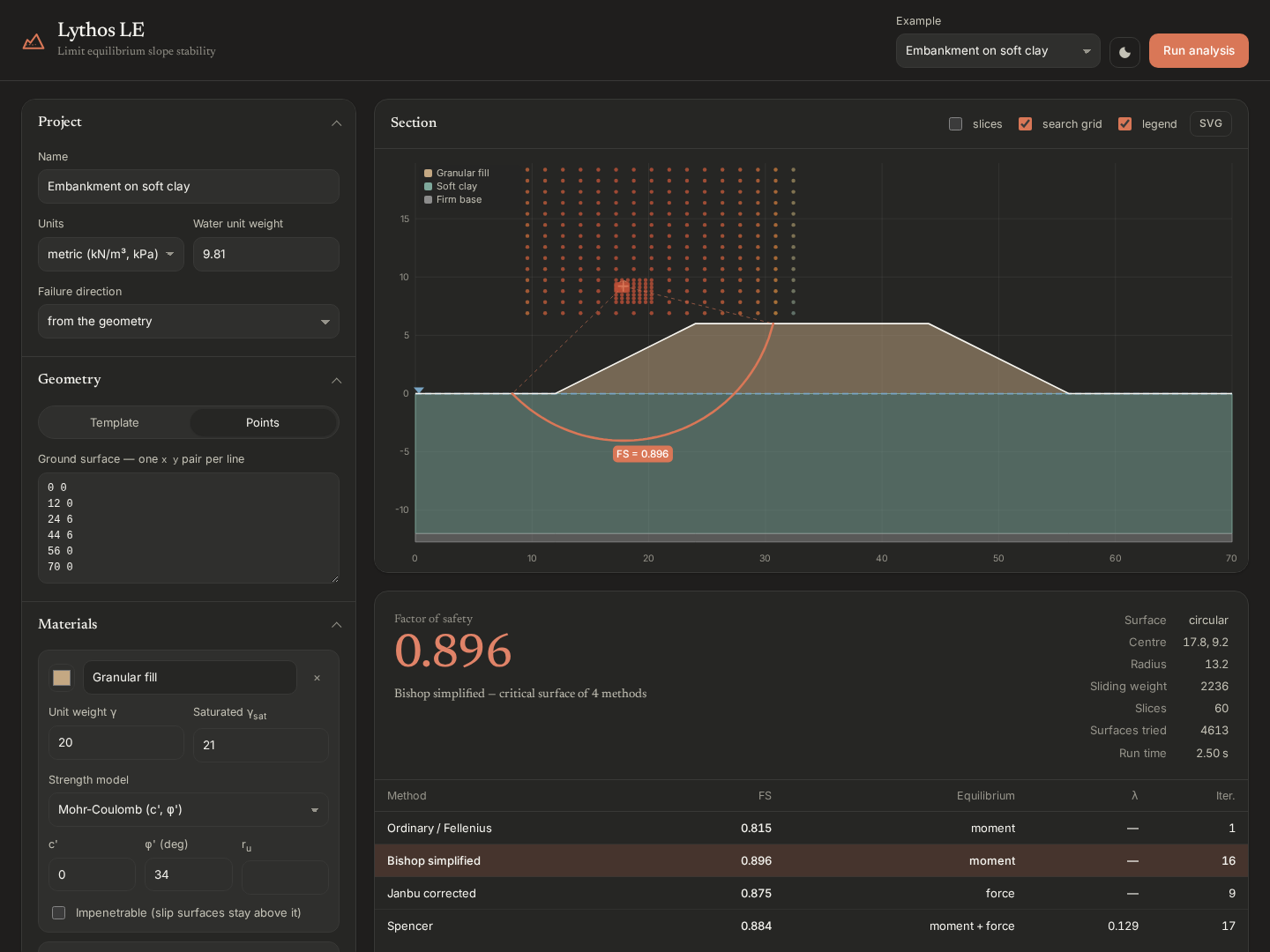

Ekran görüntüleri ​

Tipik bir çalışma ​

  1. Geometri — dış sınırı tıklayarak ya da koordinat yazarak çizin; ardından malzeme sınırlarını, su tablasını ve gerekirse çekme çatlağı çizgisini. Bölgeler sınırlardan oluşturulur.
  2. Özellikler — malzemeleri tanımlayın ve bölgelerin içine tıklayarak atayın; püskürtme beton kaplamaları tanımlayıp şev yüzüne atayın.
  3. Yükler — yayılı ve çizgisel yükler ekleyin; deprem katsayılarını girin.
  4. Destekler — tek tek destek çizin, şev yüzüne tıklayarak bulon yerleştirin ya da bulon paterni oluşturun.
  5. Yüzeyler — dairesel, dairesel olmayan ya da çizilmiş yüzeyi, arama hassasiyetini ve şev sınırlarını seçin.
  6. Hesap (F5) — hesap penceresi ilerlemeyi gösterir; sonuçlar Interpret penceresinde açılır.
  7. Interpret — tüm yöntemlerin kritik yüzeylerini inceleyin, dilimleri sorgulayın, not ekleyin ve PDF raporu oluşturun (Ctrl+P).

Kullanılan teknolojiler ​

SlipSurfaceIQ LE, açık kaynaklı bileşenlerle yazılmış bir Python masaüstü programıdır:

BileşenKullanıldığı yer
Python 3.10+hesap çekirdeğinin ve arayüzün dili
Qt 6 · PySide6masaüstü arayüzü, CAD çizim alanı, pencereler ve diyaloglar
NumPydilim hesapları ve vektörel sayısal işlemler
SciPykritik yüzey araması: diferansiyel evrim ve Nelder-Mead
Shapelygeometri: sınırlardan bölgeler, kesişimler, dilim alanları
ReportLabPDF rapor
ezdxfDXF içe ve dışa aktarma
QtAwesome · Material Design Iconsarayüz simgeleri
Source Sans 3raporun yazı tipi

Testler pytest ile (Qt testleri ekransız), kod denetimi Ruff, tip denetimi mypy ile yapılır; GitHub Actions her değişikliği Windows, Ubuntu, Arch Linux, Fedora ve openSUSE’da sınar.

İndirin ​

SlipSurfaceIQ LE, GNU AGPL-3.0 lisanslı ücretsiz ve açık kaynaklı bir yazılımdır. Windows ve Linux için kurulum paketleri vardır; macOS’ta henüz denenmedi.

Sürüm 2026.7.1Paketler Python 3.12, Qt ve bilimsel kitaplıkları içerir; Python ya da pip kurmanız gerekmez.

Bu sürümün kurulum paketleri henüz yayımlanmadı. Sürüm sayfasından notlarını okuyabilir, önceki sürümün paketlerini indirebilirsiniz.

Kaynak kod GitHub’da.

Sonraki adımlar ​

  • Kurulum — Windows ve Linux’ta kurulum.
  • Başvuru — yöntemler, malzeme modelleri, destekler, arama, dosyalar ve doğrulama.

SlipSurfaceIQ LE, GNU AGPL-3.0 lisanslı ücretsiz ve açık kaynaklı bir yazılımdır.
Kaynak kod ve indirme: GitHub.
