SlipSurface FEA

Şevler

2B sonlu elemanlar analizi

Şevler, dolgular ve derin kazılar için 2B sonlu elemanlar: kayma mukavemeti azaltmayla güvenlik sayısı, aşamalı inşaat, perde ve kazıklarda iç kuvvetler, DXF’ten kesit ve inşaat sırası.

$ pip install slipsurface-fea

Çalıştır

slipsurface-fea

Varsayılan port

8777

Python

3.10+

Sürüm

0.1.0

Lisans

AGPL-3.0

Örneklere git →BaşvuruKaynak kod ↗

Geoteknik mühendisliği için 2B sonlu elemanlar analizi: şevler, dolgular ve derin kazılar; kayma mukavemeti azaltmayla güvenlik sayısı; perde, kazık ve ankrajlarda iç kuvvetler.

Kapsam

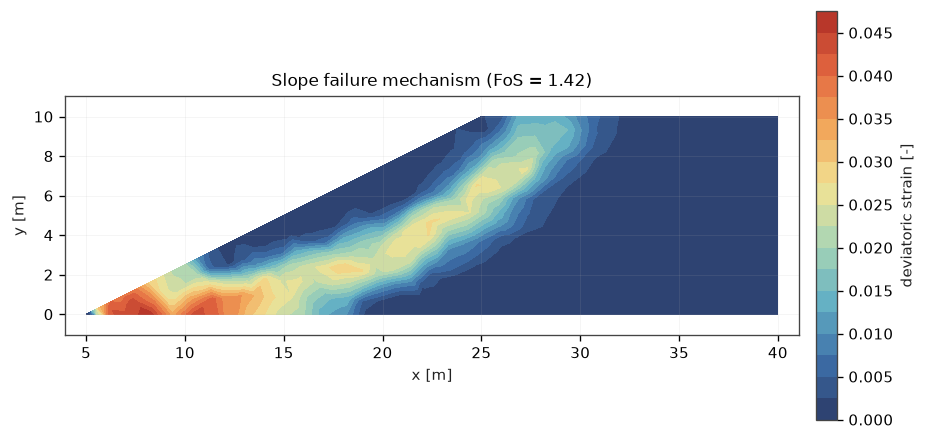

• Şev stabilitesi — kayma mukavemeti azaltmayla (SSR) güvenlik sayısı; kritik kayma yüzeyi dairesel varsayılmaz, deviatorik birim deformasyon alanından kendiliğinden çıkar.
• Aşamalı inşaat — kademeler hâlinde yükseltilen dolgular, aşamalar hâlinde kazılan çukurlar, inşa edildikleri anda yerleştirilen yapılar ve ankrajlar.
• İstinat yapıları — çap, aralık ve beton sınıfıyla tanımlanan fore kazık perdeler, diyafram duvarlar, palplanşlar ve kaplamalar; eleman boyunca eksenel kuvvet, kesme ve eğilme momenti.
• Zemin-yapı etkileşimi — duvar sürtünmeli Mohr-Coulomb arayüzleri, ön germeli zemin ankrajları, destekler ve sürşarj yükleri.
• Yeraltı suyu — freatik yüzey altında hidrostatik boşluk suyu basıncı; eğik yüzeyin yatay basınç gradyanı sızma kuvveti olarak.
• DXF içe aktarma — kesit ve inşaat sırası koordinat yeniden yazılmadan doğrudan CAD çiziminden okunur.

Her şey tarayıcıdaki etkileşimli arayüzden, komut satırından ya da bir Python betiğinden çalışır.

Ekran görüntüleri

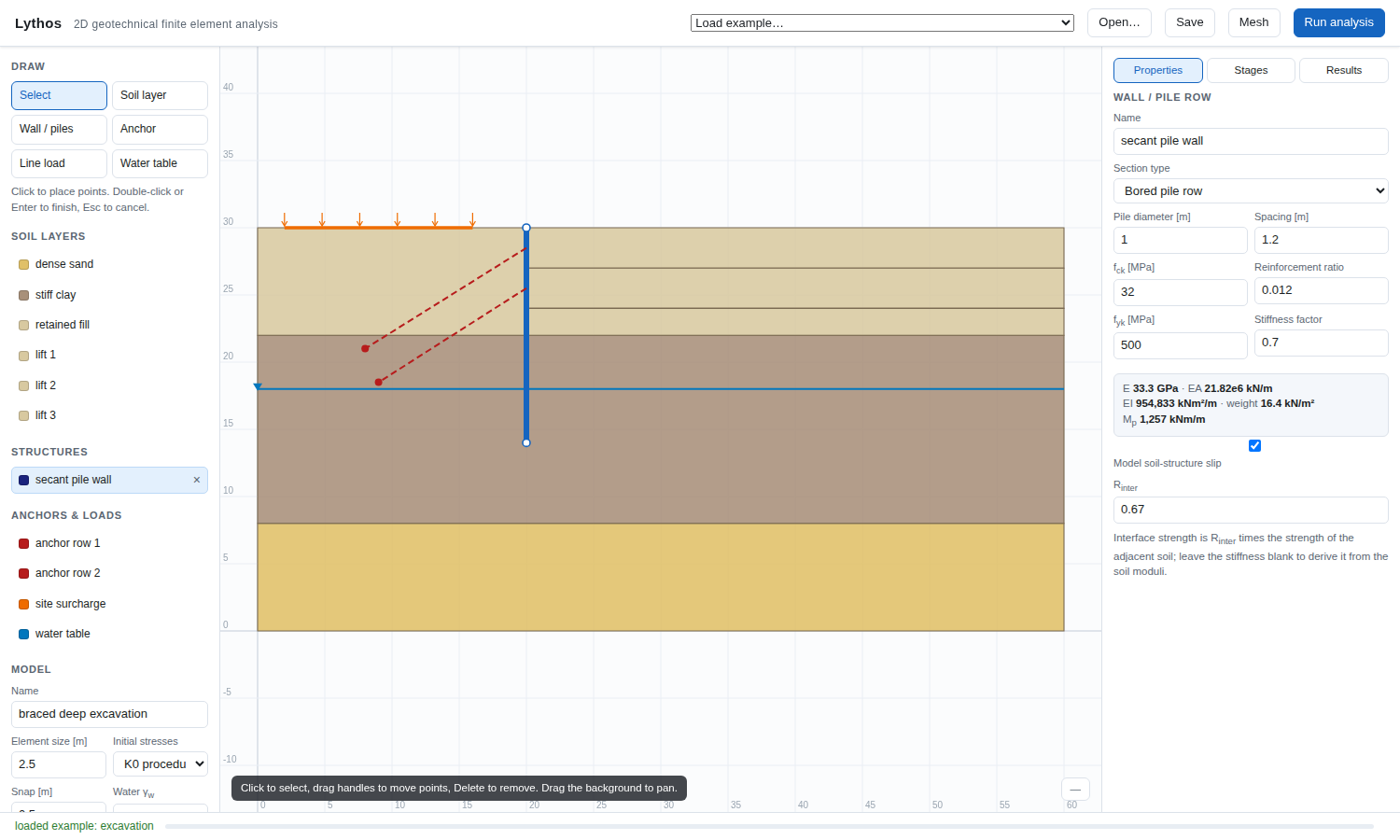

Tarayıcı arayüzü

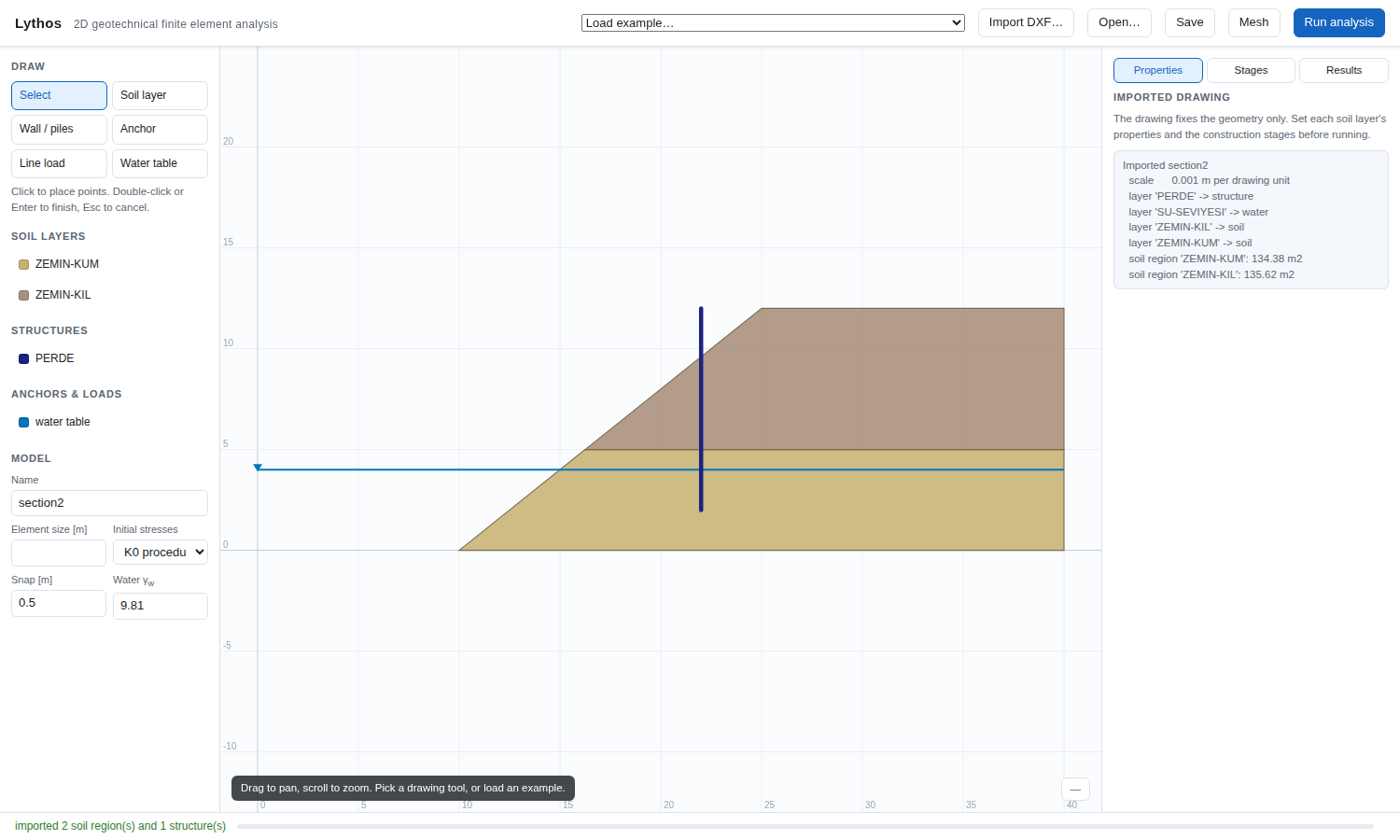

CAD çiziminden içe aktarılmış kesit

Çizimden okunan aşamalı kazı

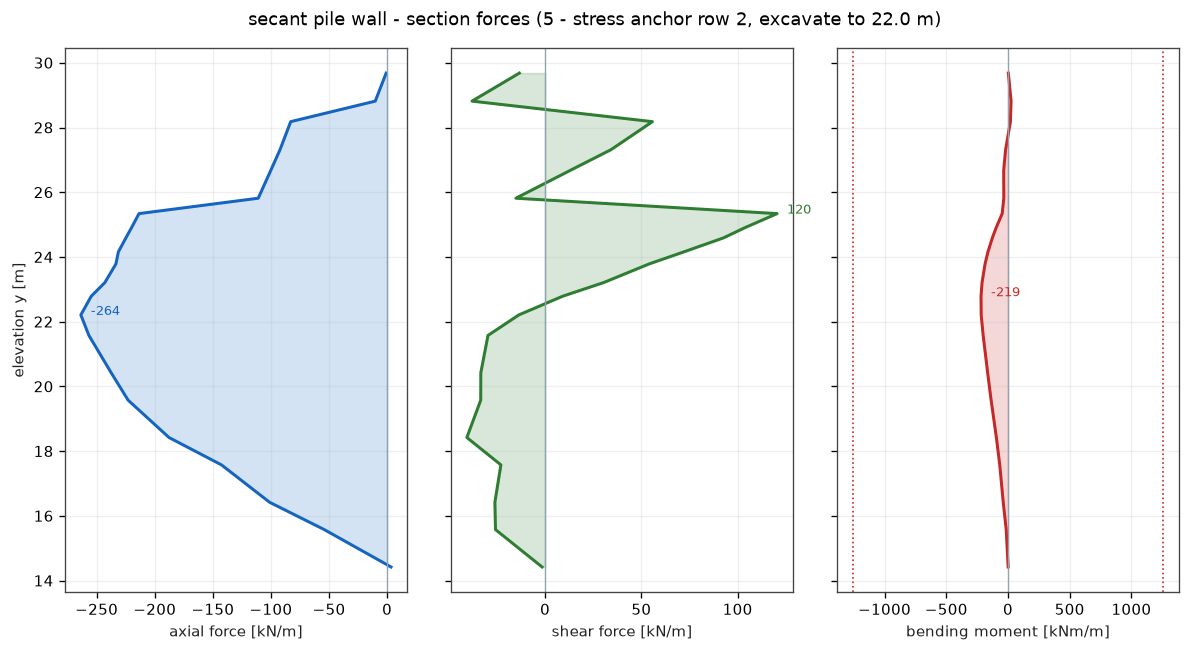

Perdede eksenel kuvvet, kesme ve moment

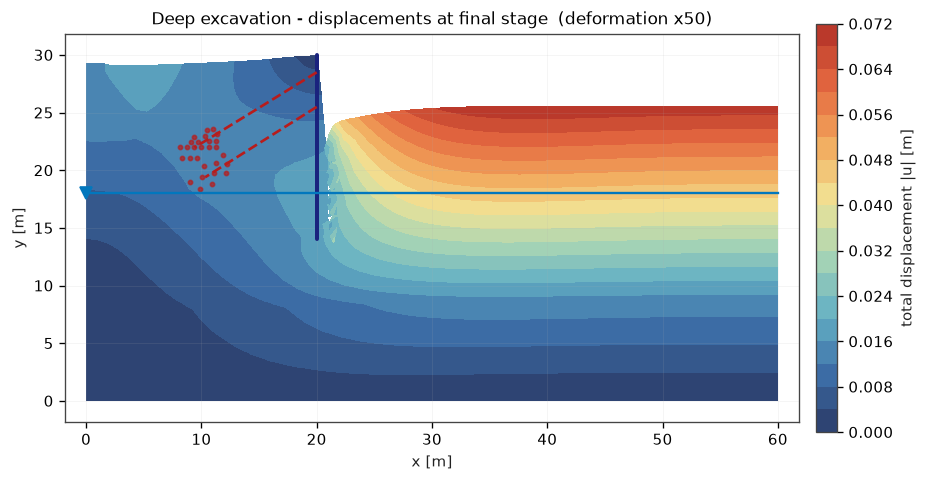

Kazıda toplam deplasmanlar

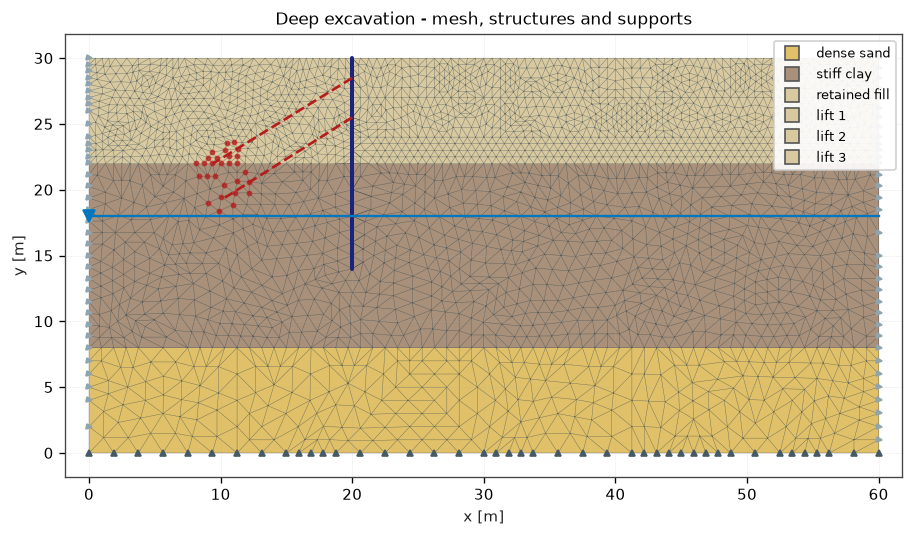

Kazı ağı

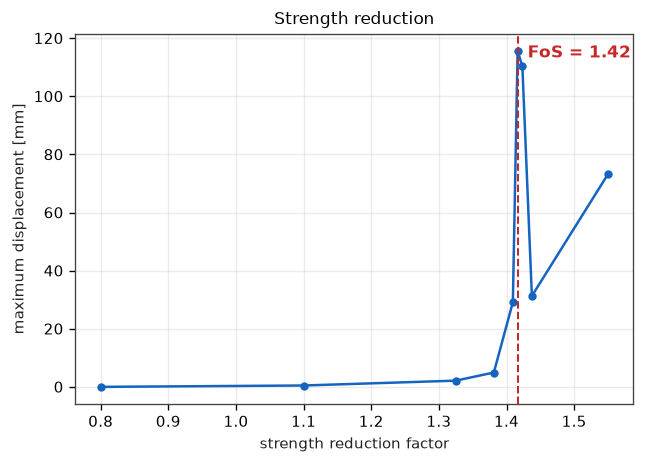

SSR eğrisi: deplasman – azaltma katsayısı

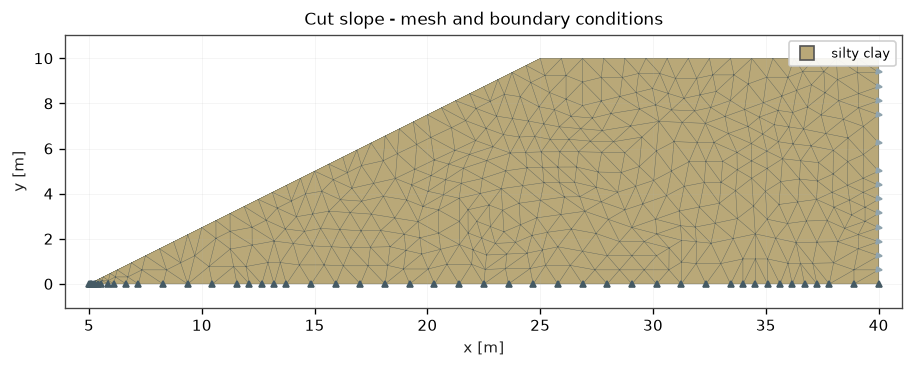

Şev ağı

Hızlı başlangıç

pip install slipsurface-fea
slipsurface-fea gui                          # arayüz: http://127.0.0.1:8777/
slipsurface-fea import --sample -o m.json    # pakette gelen çizimi deneyin

Dağıtım adı slipsurface-fea’dır; içe aktarılan ve çalıştırılan slipsurface-fea’tur:

import slipsurface.fea

İkili DXF, spline ve blok referansları için pip install "slipsurface-fea[dxf]"; düz ASCII DXF ek bir şey istemez.

Klondan, kurmadan:

python main.py                                   # arayüz
python main.py run models/slope.json -o out      # = slipsurface-fea run ...

Python 3.10+, NumPy, SciPy ve Matplotlib gerekir; eksikse main.py içe aktarma hatası yerine sisteminize uygun komutu söyler.

Arayüz

Zemin tabakalarını çizin, bir perde bırakın, inşaat aşamalarını belirleyin ve Run analysis’e basın. Sunucu yalnızca yerel adresi dinler; hiçbir şey makinenizden çıkmaz. Arayüz masaüstü araç takımı yerine tarayıcıda çalışır, böylece uzak oturumda, konteynerde ya da ekransız bir makinede aynı çalışır.

İçeride ne var

Parça	Ne yapar
slipsurface.fea.core.mesher	Delaunay incelemeli ağ üreteci; çizimi düzlemselleştirir, her tabakaya ve yapı çizgisine uyar, bölge başına eleman boyunu kademelendirir
slipsurface.fea.core.materials	Çağrışımsız akışlı ve çekme kesmeli Mohr-Coulomb, doğrusal elastik, beton; asal gerilme uzayında kesin geri dönüş
slipsurface.fea.core.elements	6 düğümlü üçgenler, Timoshenko kirişleri, sıfır kalınlıklı arayüzler, ankrajlar
slipsurface.fea.core.solver	Aşamalı inşaat, uyarlanır alt adımlama, mukavemet azaltma
slipsurface.fea.core.pile	Çap, aralık ve beton sınıfından kazık ve perde kesitleri
slipsurface.fea.viz.plots	Konturlar, şekil değiştirmiş ağlar, plastik noktalar, kesit kuvvet diyagramları
slipsurface.fea.gui	Tarayıcı arayüzü

Sonraki adımlar

• Örnekler — şev güvenlik sayısı, ankrajlı derin kazı, DXF’ten inşaat sırası, kazık perde kesiti.
• Başvuru — DXF kuralları, doğrulama tablosu ve sınırlar.
